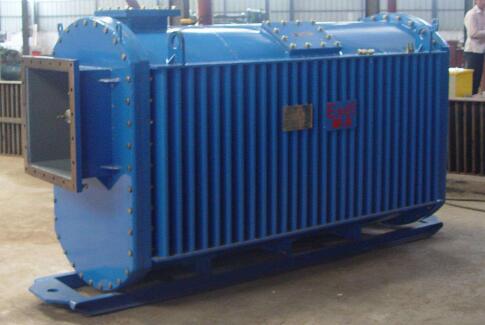

久治矿用变压器

矿用变压器适用于矿井下中央变电所﹑井底车场﹑总进风道和主要进风道，虽有瓦斯和煤尘,但浓度较低无**危险的场所。也适用于隧道比较潮湿的环境中。高压线圈有额定电压及±5%的分接电压，利用分接开关变换电压，变换电压时必须先切断电源，然后去除箱壁上分接开关的风雨罩进行变换分接。

产品详情

　　久治矿用变压器适用于矿井下中央变电所﹑井底车场﹑总进风道和主要进风道，虽有瓦斯和煤尘,但浓度较低无**危险的场所。也适用于隧道比较潮湿的环境中。高压线圈有额定电压及±5%的分接电压，利用分接开关变换电压，变换电压时必须先切断电源，然后去除箱壁上分接开关的风雨罩进行变换分接。变压器箱底均装有小车支架，在支架上备有安装孔，可供矿井需要加装矿车滚轮。变压器低压侧允许“Y”形接成690伏供电，也可改接成“△”形接成400伏供电，在电缆接线盒内直接将次级端头引出六个瓷套供用户改装。

久治矿用变压器

　　工作条件

　　1.海拔高度不超过2000m,环境大气压力80～110KPa;

　　2.周围环境温度为-5℃～+40℃,

　　3.周围空气相对温度不大于95%(+25℃时);

　　4.在有甲烷爆炸性混合物及煤尘爆炸危险的环境中;

　　5.在无破坏绝缘的气体或蒸汽的环境中;

　　6.在无显著摇晃和冲击振动的地方;

　　7.与水平面的安装斜度不起过15°;

　　8.能防止滴水的地方;

　　9.安装类别:Ⅲ类;

　　10.污染等级:3级。

　　结构特征

　　久治矿用变压器的箱壳，系由钢板焊接制成，箱壳可经受8个大气压力的液压试验;箱盖与箱沿之间的接触面符合隔爆要求;箱盖由钢板制成，上面有两个电缆出线套，出线套内面放置橡胶垫圈，电缆穿过橡胶垫圈，旋紧出线圈后，可借橡胶垫圈压紧电缆以确保密封，所选用的电缆外径，必须与橡胶垫圈配合紧密，务使电缆能被压紧，完全密封，以保证个保性能;

　　久治矿用变压器的高压线圈，可接成星形接法，或三角形接法。相应的电源电压分别为380及660V 1140v，或220V、133V及127V(参看铭牌数据)。改接时需将变压器与电源断开，打开箱盖，在器身接线板上进行。

　　在箱壳内面有接地用的螺栓，箱壳拖架上也焊有接地螺栓，均应妥为接地。

　　箱壳外面焊有拖架，供在水平位置使用拖动，在运输或储藏时可直立存放。

　　■安装方法

　　1、将变压器输入端接到相应的电源电压上例：(380V)，将变压器输出端例：(660V)接到所需使用设备的电源输入端上。

　　2、合上电源即可正常使用。

　　■注意事项

　　◆购买前，先估算好您所用的电器总容量，并选用足够容量的变压器，确保瞬间启动时不烧坏变压器。

　　◆本变压器严格按有关标准设计生产。当您使用多绕组(多控制电压)的变压器前，容量应按电压比相应增加变压器容量，以免烧坏变压器。

　　◆安装前，应仔细校核铭牌所列各项数据是否符合您的要求，确认无误后，方可安装使用。

　　◆通电工作后，变压器铁芯和线圈将发热(但温升不超过80℃)属正常现象，若温升超过80℃，甚至冒烟，则应切断电源开关，重新检查您所用的电器容量。

　　◆在运输中，应尽可能避免碰撞，切勿受潮，使用时请注意维护，以保护变压器使用寿命。
